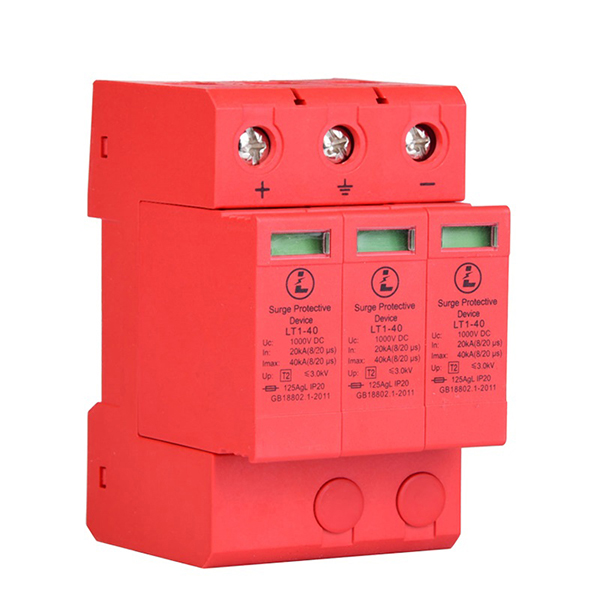

সৌর 1500v ডিসি এসপিডি সার্জ প্রটেক্টর প্রধানত লাইটনিং সার্জ সুরক্ষা বা অন্যান্য ক্ষণস্থায়ী ওভারভোল্টেজের হালকা ভোল্ট পাওয়ার ডিস্ট্রিবিউশন সিস্টেম ব্যবহার করে।
সোলার 1500v ডিসি এসপিডি উচ্চ ভোল্টেজ ডিসি পাওয়ার সাপ্লাই ওভার-হেটিং ওভার-কারেন্ট সুরক্ষা ফাংশনের জন্য নির্মিত, ফটোভোলটাইক (পিভি) পাওয়ার সিস্টেমের ক্ষণস্থায়ী সুরক্ষার জন্য গ্রেড সি প্রদান করতে পারে। 35 মিমি ডিআইএন রেল ইনস্টলেশন ব্যবহার করে পণ্যগুলি, মডিউল স্বাধীনভাবে পরিবর্তন করতে পারে, ইনস্টল করা এবং বজায় রাখা সহজ। , রিমোট কমিউনিকেশন অ্যালার্ম ইন্টারফেস (শুকনো যোগাযোগ) সহ, দূরবর্তী পর্যবেক্ষণের সুবিধার্থে ঢেউ রক্ষক।
| নামমাত্র পিভি সিস্টেম ভোল্টেজ | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| সর্বাধিক সিস্টেম ডিসচার্জ কারেন্ট (8/20 µs) [lmax] | 40kA | 40kA | 30kA | |
| ভোল্টেজ সুরক্ষা স্তর [UP] | ≤2.5kV | ≤ 4.0kV | ≤ 4.5kV | |
| ভোল্টেজ সুরক্ষা স্তর 5kA [UP] | ≤2.0kV | ≤ 3.5kV | ≤ 4.0kV | |
| ইন্টিগ্রেটেড ফিউজ ব্রেকিং ক্যাপাসিটি/ ইন্টারাপ্টিং রেটিং | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| প্রযুক্তি | শর্ট-সার্কিট ইন্টারপশন (SCI) ওভারকারেন্ট প্রোটেকশন | |||
| অপারেটিং তাপমাত্রা পরিসীমা [TU] | 40℃ থেকে +80℃ | |||
| নামমাত্র স্রাব কারেন্ট (8/20 µs) [(DC+/DC−)> PE] [ইন] | 12.5kA | |||
| প্রতিক্রিয়া সময় [tA] | <25s | |||
| অপারেটিং স্টেট/ফল্ট ইঙ্গিত | সবুজ (ভাল)/লাল (প্রতিস্থাপন) | |||
| কন্ডাক্টর রেটিং এবং ক্রসবিভাগীয় এলাকা: | সর্বনিম্ন | 60/70℃ 1.5mm²/14AWG সলিড/নমনীয় | ||
| সর্বোচ্চ | 60/70℃ 35mm²/2AWG স্ট্র্যান্ডেড/25mm²/4AWG নমনীয় | |||
| মাউন্টিং | EN 60715 প্রতি 35mm DIN রেল | |||
| ঘের উপাদান | UL 94V0 থার্মোপ্লাস্টিক | |||
| সংরক্ষণের মাত্রা | আইপি২০ | |||
| ক্ষমতা | 3 মডিউল, DIN 43880 | |||
| মান তথ্য: | IEC 6164311 টাইপ 2, IEC 616431 ক্লাস II | |||
| পন্যের গ্যারান্টি | পাঁচ বছর** | |||
দূরবর্তী যোগাযোগ সংকেত
| রিমোট কন্টাক্ট সিগন্যালিং টাইপ | পরিবর্তন যোগাযোগ |
| এসি সুইচিং ক্ষমতা (ভোল্ট/এম্পস) | 250V/0.1A |
| ডিসি সুইচিং ক্ষমতা (ভোল্ট/এম্পস) | 250V/0.1A; 125V0.2A; 75V/0.5A |
| দূরবর্তী যোগাযোগ সংকেত টার্মিনালের জন্য কন্ডাক্টর রেটিং এবং ক্রস-বিভাগীয় এলাকা | 60/75℃ Msx. 1.5mm²/14AWG সলিড/নমনীয় |
| তথ্য বিন্যাস | উপরের ক্যাটালগ নম্বর থেকে অর্ডার করুন |
